| 单线数字温度传感器DS18B20简介 |
Dallas 半导体公司的数字化温度传感器DS1820是世界上第一片支持“一线总线”接口的温度传感器。
DS1820 、DS18B20、 DS1822 一样都支持“一线总线”接口。 DS1822与 DS18B20软件兼容，是DS18B20的简化版本。省略了存储用户定义报警温度、分辨率参数的EEPROM，精度降低为±2°C，适用于对性能要求不高，成本控制严格的应用，是经济型产品。DS18B20的性能是新一代产品中最好的。 测量温度范围为 -55°C~+125°C，在-10~+85°C范围内,精度为±0.5°C。DS1822的精度较差为± 2°C 。
现场温度直接以“一线总线”的数字方式传输，大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。与前一代产品不同，新的产品支持3V~5.5V的电压范围，使系统设计更灵活、方便。而且新一代产品更便宜，体积更小。

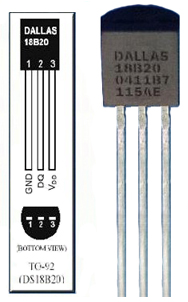

DS18B20内部结构主要由四部分组成：64位光刻ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器。 DS18B20的管脚排列如下:
1、 GND为电源地
2、 DQ为数字信号输入/输出端
3、VDD为外接供电电源输入端（在寄生电源接线方式时接地）。 |
|
