DS18B20采集模块

型号	AI输入			通讯接口（可选）		通讯协议	电源	工作环境温度
	通道数	测温范围	分辨率	RS232	RS485	Modbus RTU/ ASCII /TCP	DC7～30V	-40～85℃
ZDAM-DS4	4	-55～125℃	0.3℃		隔离
ZDAM-DS8	8				隔离

产品参数：

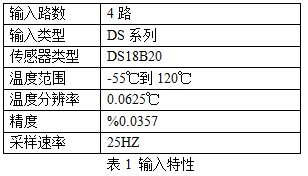

1、输入特性表

2、输出特性表

功能特点:

1.本产品按照工业及产品设计，所用器件均为工业级。所有接口均加了浪涌吸收电路，可以在工业场合恶劣环境下工作；

2.本产品同时支持RS232或RS485；

3.通信协议支持MODBUS标准RTU和ASCII格式 ,可以方便和工控机、PLC、组态屏等设备通信；

4.本产品自带稳压电源，可以支持DC7-12V供电；

接口说明：

接线方式

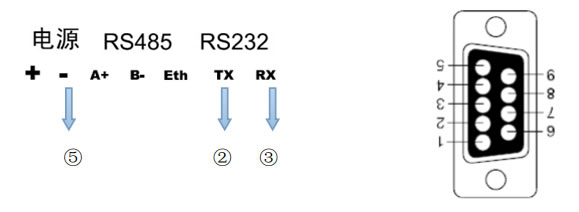

RS232接线示意图

RS485接线示意图

注明：RS485通信时接A和B即可,RS232通信时接TX、RX和电源地（负极）。

寄存器说明

本控制卡主要为温度寄存器，主要支持以下指令码：3、4、6

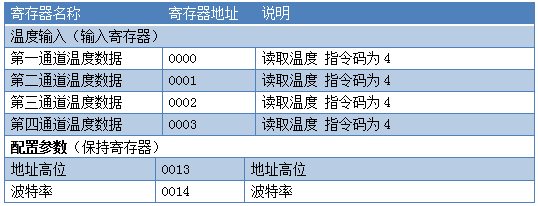

温度寄存器地址表：


输入寄存器表                                         保持寄存器表（修改指令码6）

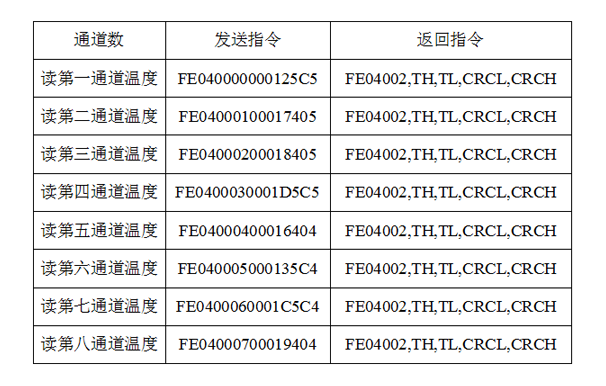

读取数据温度

温度数据有效范围: -5500~12500,错误码：有符号：-9999 （无符号：55537） 传感器未连接!

注明：其中 TH为温度高字节，TL 为温度低字节，读回来的温度为扩大100倍的温度数据

      其中CRCL和CRCH为MODBUS中的检验字节，用户不用关心。

修改地址和波特率

注明：波特率默认为9600。

本产品地址有两个，一个是广播地址254，另一个地址是用户自定义地址

用户自定义地址 = 拨码开关地址+（保持寄存器13中高位地址）*31

其中拨码快关地址用户可设置图如下：

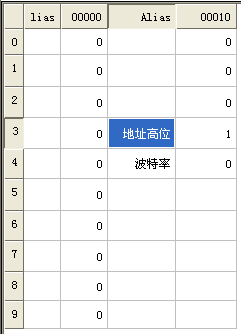

保存寄存器中修改地址高位

注明：AH为高位地址的高位 AL为高位地址的低位，CRCH，CRCL为MODBUS的校验

      码用户需自己生成。

      本产品用户自定义地址 =  拨码开关地址+ADDRES*31

      本产品广播地址 = 254

注意  本产品需要按照说明书指令更改地址波特率，如果用户随意修改保持寄存器数据那么温度获取将不正常。

常见问题与解决方法

1.继电器板卡供电后使用232接口无法建立通信，无法控制

首先测试不同波特率是否可以控制，485接口注意A+、B-线以及屏蔽线，屏蔽线不是必须，但在通信误码率大的情况下必须接上，即便距离很近也可能出现此类情况。

2.485总线，挂载了大于1个的设备，我以广播地址255发送继电器1吸和，但并不是所有模块的继电器1吸和。

广播地址在总线上只有一个设备时可以使用，大于1个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
