| DAM8812-PT采集模块 |
产品特点
◆DC7-30V宽压供电；
◆RS485通讯隔离，输入光耦隔离；
◆通讯接口支持RS232、RS485；
◆支持标准modbus协议；
◆测量芯片采用24位AD转换器,精度可做到0.01度。

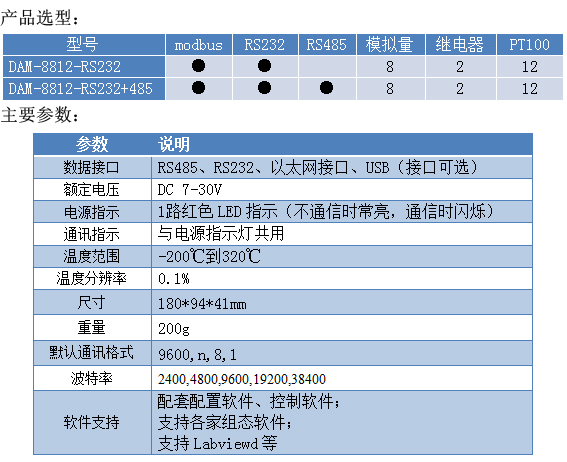

产品功能
◆12路PT100采集通道；
◆8路模拟量输入通道；
◆8路模拟量输出通道；
◆2路继电器输出；
◆支持5位寻址地址；
◆支持波特率：2400,4800,9600,19200,38400

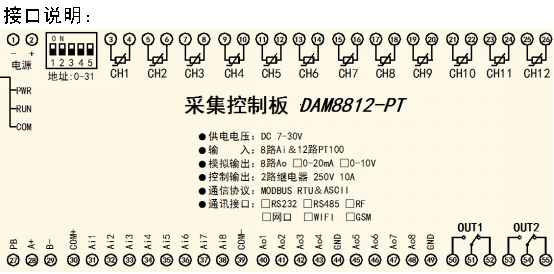

接线方式

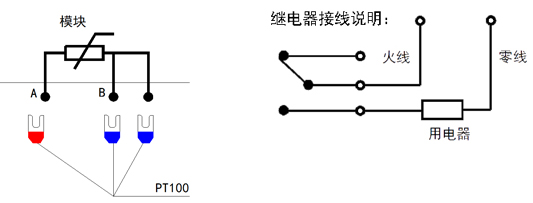

PT100采用三线制接线方式

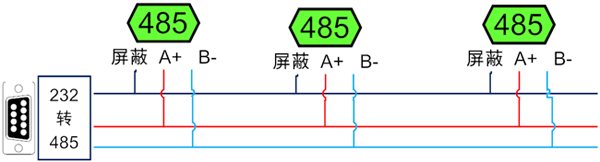

RS485接线示意图:
电脑自带的串口一般是RS232，需要配232-485转换器（工业环境建议使用有源带隔离的转换器），转换后RS485为A、B两线，A接板上A端子，不接板上B端子，485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。
设备地址说明
设备地址由拨码开关地址和设备基地址两部分构成。
拨码开关地址：是五位拨码开关地址。（范围0~31）；
设备基地址：是指软件设置的地址，也叫偏移地址；
具体关系是：设备地址=拨码开关地址+设备基地址(无拨码开关设备：设备地址=设备基地址)。
1、五个拨码全都拨到“ON”位置时，为地址“31”；
2、五个拨码全都拨到“OFF”位置时，为地址“0”；
3、最左边1为二进制最低位。
4、地址表：
Modbus寄存器说明
本控制卡主要为温度寄存器，支持以下指令码：3、4、5、6
通讯指令示例
本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
应用举例及其说明：本机地址除了拨码开关地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。
注意：RS232总线为1对1总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有485总线才可以挂载多个设备。
温度和模拟量发送指令
继电器发送指令
指令详解：
1：模拟量查询
查询第一路温度
FE040000000125C5
模拟返回信息：
FE 04 02 00 00 AD 24
2、设置第一路模拟量输出
FE 06 00 00 01 90 9C 39
模拟返回信息：
FE 06 00 00 01 90 9C 39
3、设置多路模拟量输出
FE 10 00 00 00 08 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15
模拟返回信息：
FE 10 00 00 00 08 54 01
 |
