| WZP-P系列温度传感器 |
WZP-P系列贴片式铂电阻温度传感器主要用于测量物体表面的温度，它通过螺钉或其它固定方式将传感器贴在物体表面，实现较理想的测温效果。贴片式温度传感器和被测物体接触面积大，接触紧密，所以在一些表面温度测量方面具有比较明显的优势：测温准确性高、反应速度快，体积小方便固定安装。
型号 |
技术参数 |
| WZP-P |
1. 铂电阻：Pt100、Pt500、Pt1000
测温范围:（-80～300）℃
2. 常用精度：
A级：±（0.15+0.002|t|）℃
B级：±（0.30+0.005|t|）℃ |t|---实测温度的绝对值
3. 常压，对于存在压力的工况，请注明压力大小 |

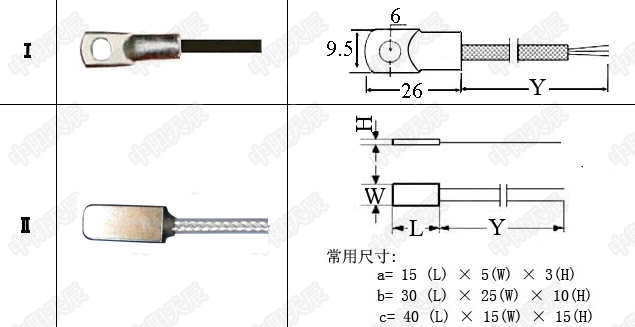

| 实物/结构示意图(以实际产品为准） |
 |
| 选 型 表 |
| WZP-P |
|
铂热电阻型号 |
| |
A□ |
1=Ⅰ
2=Ⅱ
a型:15（L)×5（W ）× 3（H）
b型:30（L）×25（W）× 10（H）
c型:40(L)×15（W）× 15（H）
指定 |
传感器结构 |
| |
B□ |
1=Pt100 5=Pt500 10=Pt1000 |
传感器类型 |
| |
T□ |
1=-50～80 2=0～100 3=-50～200
4=-50～250 指定 |
温度范围(℃) |
| |
P□ |
B=B级 A=A级 指定 |
传感器精度 |
| |
Y□ |
1=1000 2=2000 指定 |
引线长度(mm) |
| |
E□ |
2=两线 3=三线 4=四线 |
引线线制 |
| F□ |
1=聚氯乙烯PVC（-20～80℃）
2=聚氨酯TPU（-50～100℃）
3=特氟龙（-50～250℃）
指定 |
引线材质
括号内为引线常用
温度范围 |
| H□ |
0=均无,可不填 1=均有 |
导线屏蔽层/线缆护套 |
| |
Z□ |
0=无,可不填 指定 |
特殊要求 |
备注：对于用户指定的参数要求，直接以数字或文字标注出来即可
选型举例：WZP-P -A2b- B1 –T3 –PA- Y1- E3/F3/H1
说明:PT100,测温范围-50～200℃，精度A级，引线长1ｍ，三线制，尺寸为30(L) ×25（W）×10(H) |
|
|
