| ZDAM-0A02采集模块 |
产品特点：
◆ DC7-30V宽压供电；
◆ RS485通讯隔离，继电器输出触点隔离；
◆ 通讯接口支持RS232/RS485；
◆ 同时支持多种协议，Modbus RTU协议；
产品功能：
◆ 10路12位分辨率模拟量电压输入，2路4-20mA模拟量输出
◆ 支持5位寻址地址
◆ 通信波特率：2400,4800,9600,19200,38400

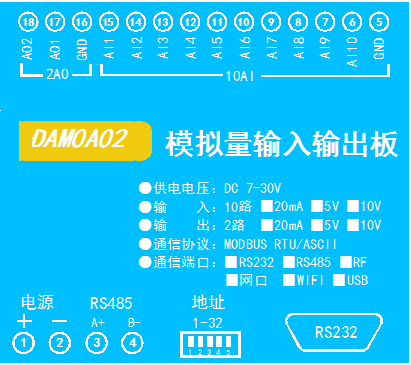

模拟量接线示意图 ：
RS485接线示意图:
电脑自带的串口一般是RS232，需要配232-485转换器（工业环境建议使用有源带隔离的转换器），转换后RS485为A、B两线，A接板上A端子，不接板上B端子，485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。
|
|
|
